普通的螺紋型反射光纖，在不裝聚光鏡的情況下，發出的光是呈一定角度發散開的，隨著檢測距離越遠，光斑會越大。

光斑的大小即是光纖的檢測范圍，如果被檢測的物體尺寸比較小，我們就需要光纖的發光更聚集，來提高檢測精度。

值得注意的是，使用聚焦鏡需要選擇同軸光纖。

因?yàn)槠胀ǖ穆瓷涔饫w是兩根纖芯的，發射一根芯，接收一根芯。這兩根芯在光纖頭部是并列的，發射或接收都不在光纖頭的圓心上。如果裝入聚光鏡，發出來的光也是偏向一邊，會影響檢測的結果。

同軸光纖是多根纖芯的，發射是一根芯，接收一般有9芯或16芯。發射芯在光纖頭部位置圓心位置，接收芯在光纖頭部分布在發射芯的周圍。裝上聚光鏡時，光沿軸心發出，同軸光纖因此得名。

所以使用同軸光纖的時候，單芯的光纖線要插到光纖放大器的發射端，多芯的光纖線插到接收端。

ECOTTER反射光纖聚光鏡分為兩種，一種是平行光型，一種是聚焦型。

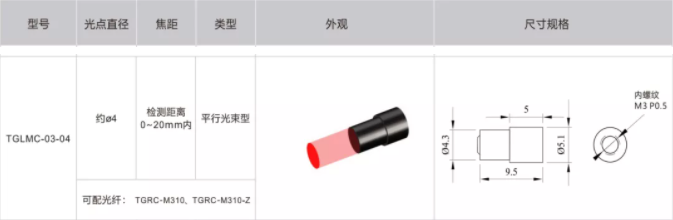

平行光聚光鏡TGLMC-03-04

平行光聚光鏡TGLMC-03-04，檢測距離0-20mm，光斑直徑約Φ4mm?？梢杂迷谛〕叽缑娣e的檢測。

聚焦型聚光鏡TGLMC-03-06

聚焦型聚光鏡TGLMC-03-06，檢測距離7±2mm，光斑直徑約Φ0.5mm。超小的光斑可以檢測細小尺寸的物體，或提供精準的定位檢測。

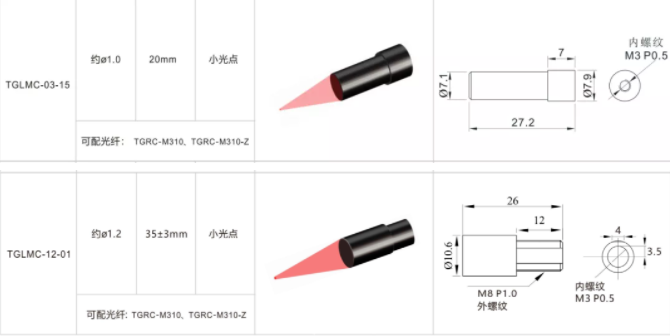

聚焦型聚光鏡TGLMC-03-15

聚焦型聚光鏡TGLMC-03-15，檢測距離20mm，光斑直徑約Φ1mm。聚焦型聚光鏡TGLMC-12-01，檢測距離35±3mm，光斑直徑約Φ1.2mm。這兩款聚光鏡的檢測距離要比TGLMC-03-06遠，客戶可以根據安裝的高度進行選擇合適的聚光鏡。以上四款聚光鏡都適用于M3的同軸光纖。

檢測距離最遠的聚光鏡TGLMC-12-03

檢測距離最遠的聚光鏡TGLMC-12-03，檢測距離60mm，光斑直徑約Φ4mm。這款聚光鏡適用于M6的同軸光纖，適合對中遠距離的小尺寸物體進行檢測。
